概  述

立式钻攻中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。

一、功能及特点说明

1、机床总体布局

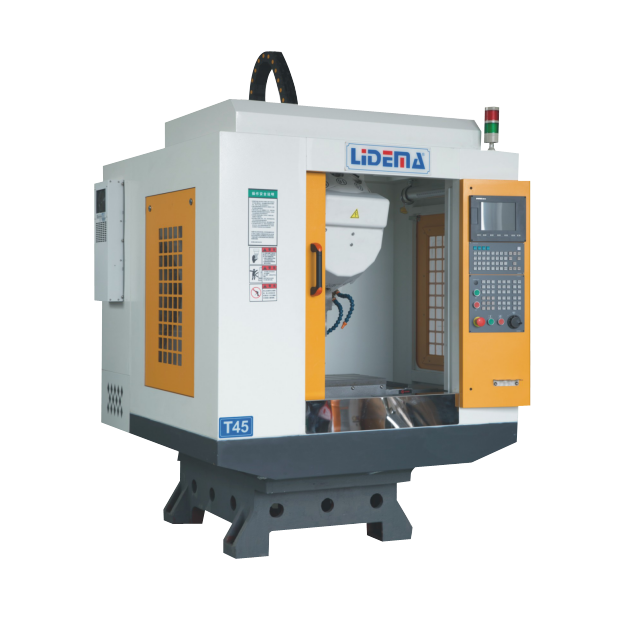

T45型立式钻攻中心采用立式框架布局，立柱固定在床身上，主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料，这些大件采用三维计算机软件辅助优化设计，筋板布置合理，具有完善的热处理工艺过程来消除残余应力，保证整机具有足够的强度、刚性和高稳定性。

2、系统

 数控系统标准配置原装台湾新代22Ma总线式控制系统及驱动，功能齐全，操作简便；标准RS-232通讯接口、CF插口及相关软件，具有DNC在线加工功能。

3、拖动系统

X、Y、Z三轴导轨采用台湾上银超宽30mm滚珠直线导轨，动静摩擦力小，磨耗小定位精度高，灵敏度高，高速振动小，使用寿命长，具有互换性，伺服驱动性能优，提高机床的精度和精度稳定性。

X、Y、Z轴伺服电机经弹性联轴器与台湾银泰高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。

Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

4、主轴组

主轴组采用台湾台大高速主轴，具有高精度，高刚性。轴承采用P4级主轴专用德国FAG轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。

主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。

5、刀库

采用台湾名牌16把太阳式刀库，安装在立柱正面，换刀时刀盘由滚子凸轮机构驱动及定位，主轴到达换刀位置后，经过预压后能够高速无噪音运转，使换刀过程快速准确。

6、切削冷却系统

配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率：120W 、20L/min大流量冷却泵，高压冲屑并充分提供冷却。

主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换。配置清洁气枪，用来清洁机床。

7、气动系统

气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。

8、机床防护

机床采用符合安全标准的防护间，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。

9、润滑系统

导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。

10、排屑系统

加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里，然后通过抽箱取出。

11、机床工作条件

(1)电源：380V±10%  50HZ±1%  三相交流电

(2)使用温度：5℃-40℃

(3)最佳环境温度：15℃-25℃

(4)相对湿度：40-75%

(5)气源压力：0.5-0.7Mpa

二、主要技术参数

三、机床标准配置

四、机床关键零部件清单

五、机床装箱单（标配）

六、机床的随机资料

七、安装、调试、验收及培训、售后服务

1.安装、调试

1).请预制水泥地基，地基图另行通知。

2).请预先安装好三相380V，50Hz电源并建议附稳压电源。

3).设备到厂后会同我司代表开箱检验，如果发现损坏或减少，请立即通知我司。

4).设备开箱验收后，请买方先进行机械定位、地基孔灌水泥、水平粗

调整等工作，后续安装精调，请买方最少提前5天通知我公司派人前往。

5).请买方协助我公司安装调试人员安排住宿、膳食及交通等事项。

6).请买方指定机台的操作人员和维护人员，并指派专门人员协助我公司进行机床的安装调试。

7).机械验收完成后，买方需即时在机床验收报告上签字。

2.  验收

1).在安装验收工作之前，由买方按安装调试事项做好安调准备工作。

2).外观检验：买卖双方人员进行外观目测检视，工具及配件依合同及附件清点验收。

3).性能、功能验收：依据双方所确定机械及控制器之供货范围进行验收。

4).机械精度验收：依照我公司提供随机出厂精度检验记录表为验收之依据。

3．培训

乙方负责为甲方进行技术培训，培训时间为7个工作日，培训人员1-2人，培训地点在乙方，培训内容包括机床结构、性能及功能、数控系统、编程及操作，机床维护保养等知识。

4.售后服务及承诺

(1)机床最终验收合格之日起，乙方对产品实行三包服务，质保期为12个月，在质保期内对产品实行免费维修。

特别指出：机床运抵甲方后满12个月，若因甲方原因未进行安装调试，则保修期满，乙方不再提供免费安装调试及维修。

(2)在保修期内，经查证若为用户原因：装卸运输过程、存放时间过长造成机械外观或内部损坏；操作使用不当、自行拆卸改装所造成之人为损坏，不在以上免费保修之内，用户必须支付所有维修、整修费用。

说明：设备由于自然灾害造成的损坏不在我公司的保修范围内。比如：雷击、水灾、火灾、地震等情况，以及移机、二次培训等等。

(3)机床出现故障，得到用户信息后，能准确判断故障原因及处理措施的，立即给予答复，如不能立即答复的，在24小时内答复，并尽快派人到现场给予处理，具体时间视零件准备时间长短。

(4)超过保修期后，我公司继续为用户提供维修服务，并依据我公司收费标准收取零件成本及服务费用。

(5)验收合格后，买方未依据合同履约，卖方有权停止售后服务。

(6)买方未付清全款以前，本机台所有权归卖方所有。
